500 კვ მაღალი ძაბვის გადამცემი ანძა

ელექტროგადამცემი ხაზის კოშკი არის კოშკის კონსტრუქცია, რომელიც გამოიყენება გამტარების, ელვისებური მავთულის და სხვა აქსესუარების დასაყრდენად, რათა შეინარჩუნოს განსაზღვრული უსაფრთხო მანძილი გამტარებს, გამტარებსა და კოშკებს, გამტარებსა და ელვისებურ მავთულს, გამტარებს მიწამდე ან გადაკვეთილ ობიექტებს შორის.

ჩვენი პროდუქტი მოიცავს 11kV-დან 500kV-მდე, ხოლო მოიცავს სხვადასხვა ტიპის კოშკს, მაგალითად, დაკიდების კოშკს, დაძაბვის კოშკს, კუთხის კოშკს, ბოლო კოშკს და ა.შ.


პროდუქტის დეტალი

პროდუქტის ტეგები

კოშკის აღწერა

500kV-transmission-tower

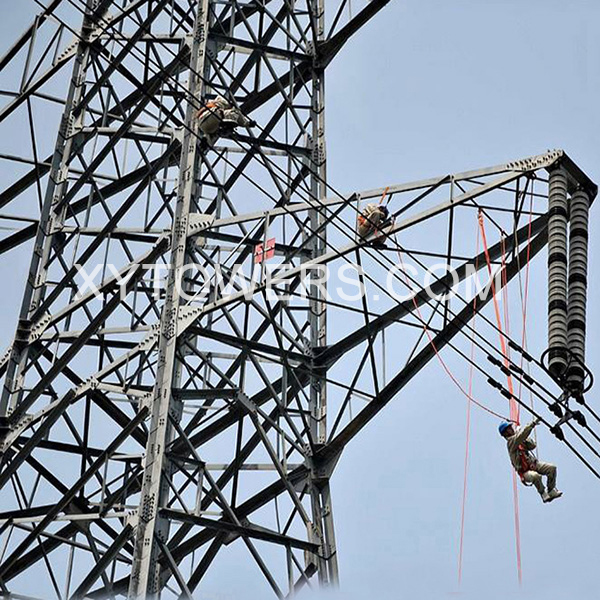

გადამცემი კოშკი არის მაღალი კონსტრუქცია, ჩვეულებრივ, ფოლადის გისოსიანი კოშკი, რომელიც გამოიყენება ელექტროგადამცემი ხაზის მხარდასაჭერად. ჩვენ ამ პროდუქტებს ვაძლევთ დახმარებით შრომისმოყვარე მუშახელი, რომელსაც აქვს დიდი გამოცდილება ამ სფეროში. ამ პროდუქტების მიწოდებისას ჩვენ გავდივართ დეტალური ხაზის კვლევას, მარშრუტის რუქებს, კოშკების დაფიქსირებას, დიაგრამის სტრუქტურას და ტექნიკის დოკუმენტს.

ჩვენი პროდუქტი მოიცავს 11kV-დან 500kV-მდე, ხოლო მოიცავს სხვადასხვა ტიპის კოშკს, მაგალითად, დაკიდების კოშკს, დაძაბვის კოშკს, კუთხის კოშკს, ბოლო კოშკს და ა.შ.

გარდა ამისა, ჩვენ ჯერ კიდევ გვაქვს ფართო დიზაინის კოშკის ტიპისა და დიზაინის სერვისის შეთავაზება, სანამ კლიენტებს არ აქვთ ნახატები.

Პროდუქტის სახელი მაღალი ძაბვის 500 კვ გადამცემი ხაზის ანძა
ბრენდი XY Towers
ძაბვის ხარისხი 550 კვ
ნომინალური სიმაღლე 18-55 მ
შეკვრის დირიჟორის ნომრები 1-8
ქარის სიჩქარე 120 კმ/სთ
Სიცოცხლის განმავლობაში 30 წელზე მეტია
წარმოების სტანდარტი GB/T2694-2018 ან საჭიროა კლიენტი
Ნედლეული Q255B/Q355B/Q420B/Q460B
ნედლეულის სტანდარტი GB/T700-2006,ISO630-1995;GB/T1591-2018;GB/T706-2016 ან საჭიროა კლიენტი
სისქე ანგელოზი ფოლადი L40*40*3-L250*250*25; ფირფიტა 5მმ-80მმ
Წარმოების პროცესი ნედლეულის ტესტირება → ჭრა → ჩამოსხმა ან ღუნვა → ზომების შემოწმება → ფლანგების/ნაწილების შედუღება → კალიბრაცია → ცხელი გალვანზირებული → რეკალიბრაცია → შეფუთვები → გადაზიდვა
შედუღების სტანდარტი AWS D1.1
ზედაპირის დამუშავება გალვანზირებული ცხელ წვეთებით
გალვანზირებული სტანდარტი ISO1461 ASTM A123
ფერი მორგებულია
შესაკრავი GB/T5782-2000; ISO4014-1999 ან საჭიროა კლიენტი
ჭანჭიკის შესრულების რეიტინგი 4.8; 6.8; 8.8
Სათადარიგო ნაწილების მიწოდებული იქნება 5%-იანი ჭანჭიკები
Სერტიფიკატი ISO9001: 2015
ტევადობა 30000 ტონა წელიწადში
დროა შანხაის პორტში 5-7 დღე
Მიტანის დრო როგორც წესი, 20 დღის განმავლობაში დამოკიდებულია მოთხოვნის რაოდენობაზე
ზომის და წონის ტოლერანტობა 1%
შეკვეთის მინიმალური რაოდენობა 1 კომპლექტი
detail (4)
detail (8)

ცხელი დიპლომატიური გალვანიზაცია

გალვანიზაციის ხარისხი ჩვენი ერთ-ერთი ძლიერია, ჩვენი აღმასრულებელი დირექტორი ბ-ნი ლი არის ექსპერტი ამ სფეროში, რომელსაც აქვს რეპუტაცია დასავლეთ ჩინეთში. ჩვენს გუნდს აქვს დიდი გამოცდილება HDG პროცესში და განსაკუთრებით კარგია კოშკის მართვაში მაღალი კოროზიის ადგილებში.

გალვანზირებული სტანდარტი: ISO:1461-2002.

ელემენტი

თუთიის საფარის სისქე

ადჰეზიის სიძლიერე

კოროზია CuSo4-ით

სტანდარტი და მოთხოვნა

≧86μm

თუთიის ქურთუკი არ უნდა გაიშიშვლოთ და გაიზარდოთ ჩაქუჩით

4 ჯერ

detail (3)
detail (2)

ხარისხის ვალდებულება

იმისათვის, რომ შევინარჩუნოთ ხარისხიანი პროდუქცია, დარწმუნდით, რომ პროდუქტის ყველა ნაწილი სრულყოფილია. ჩვენ მკაცრად ვამოწმებთ პროცესს ნედლეულის შეძენიდან საბოლოო გადაზიდვამდე და ყველა ნაბიჯი პასუხისმგებელია პროფესიონალი ტექნიკოსების მიერ. წარმოების მუშები და QC ინჟინრები ხელს აწერენ ხარისხის უზრუნველყოფის წერილს კომპანიასთან. ისინი გპირდებიან, რომ პასუხისმგებელნი იქნებიან თავიანთ სამუშაოზე და მათ მიერ წარმოებული პროდუქტები უნდა იყოს ხარისხიანი.

XY Tower ძალიან აფასებს ჩვენი პროდუქციის ხარისხს. აქ ჩვენ გპირდებით:

1. ჩვენი ქარხნის პროდუქტები მკაცრად შეესაბამება მომხმარებლის მოთხოვნებს და ეროვნულ სტანდარტს GB/T2694-2018《ტექნიკური პირობები ელექტროგადამცემი ხაზის ანძების წარმოებისთვის》,DL/T646-1998《ტექნიკური პირობები გადამცემი ხაზის ფოლადის მილების და ISO9001 -2015 ხარისხის მართვის სისტემა.

2. კლიენტების განსაკუთრებული მოთხოვნებისთვის, ჩვენი ქარხნის ტექნიკური განყოფილება გააკეთებს ნახატებს მომხმარებლებისთვის. მომხმარებელმა უნდა დაადასტუროს ნახაზის და ტექნიკური ინფორმაციის სისწორე თუ არა, მაშინ უნდა განხორციელდეს წარმოების პროცესი.

3. ანძებისთვის მნიშვნელოვანია ნედლეულის ხარისხი. XY Tower ყიდულობს ნედლეულს კარგად დამკვიდრებული კომპანიებისგან და სახელმწიფო კომპანიებისგან. ჩვენ ასევე ვაკეთებთ ნედლეულის ფიზიკურ და ქიმიურ ექსპერიმენტებს, რათა დავრწმუნდეთ, რომ ნედლეულის ხარისხი უნდა შეესაბამებოდეს კლიენტის ეროვნულ სტანდარტებს ან მოთხოვნებს. ჩვენი კომპანიის ყველა ნედლეულს აქვს პროდუქციის კვალიფიკაციის სერთიფიკატი ფოლადის მწარმოებელი კომპანიისგან, ხოლო ჩვენ ვაკეთებთ დეტალურ ჩანაწერს, საიდან მოდის პროდუქტის ნედლეული.

detail

შეფუთვა და გადაზიდვა

ჩვენი პროდუქციის თითოეული ნაწილი კოდირებულია დეტალური ნახაზის მიხედვით. ყველა კოდს დაიდებს ფოლადის ბეჭედი თითოეულ ნაჭერზე. კოდის მიხედვით, კლიენტებმა ნათლად იცოდნენ, რომ ერთი ნაწილი რომელ ტიპს და სეგმენტებს ეკუთვნის.

ყველა ცალი სათანადოდ არის დანომრილი და შეფუთული ნახაზის საშუალებით, რაც გარანტიას იძლევა, რომ არ აკლია ერთი ნაწილი და ადვილად დამონტაჟდება.

IMG_4759
IMG_4779
IMG_4833

გადაზიდვა

ჩვეულებრივ, პროდუქტი მზად იქნება დეპოზიტის შემდეგ 20 სამუშაო დღეში. შემდეგ პროდუქტს შანხაის პორტში 5-7 სამუშაო დღე დასჭირდება.

ზოგიერთი ქვეყნის ან რეგიონისთვის, როგორიცაა ცენტრალური აზია, მიანმარი, ვიეტნამი და ა.შ., ჩინეთი-ევროპის სატვირთო მატარებელი და სახმელეთო გადაზიდვა შეიძლება იყოს ტრანსპორტის ორი უკეთესი ვარიანტი.

factory-(1)
factory-(2)
factory-(3)
IMG_4732
IMG_4742
IMG_4750
